Topografie

Trasarea axelor unei construcții și amplasarea balizelor

Axele construcției, trasate pe teren după planul de situație și marcate cu balize, pentru începerea lucrărilor.

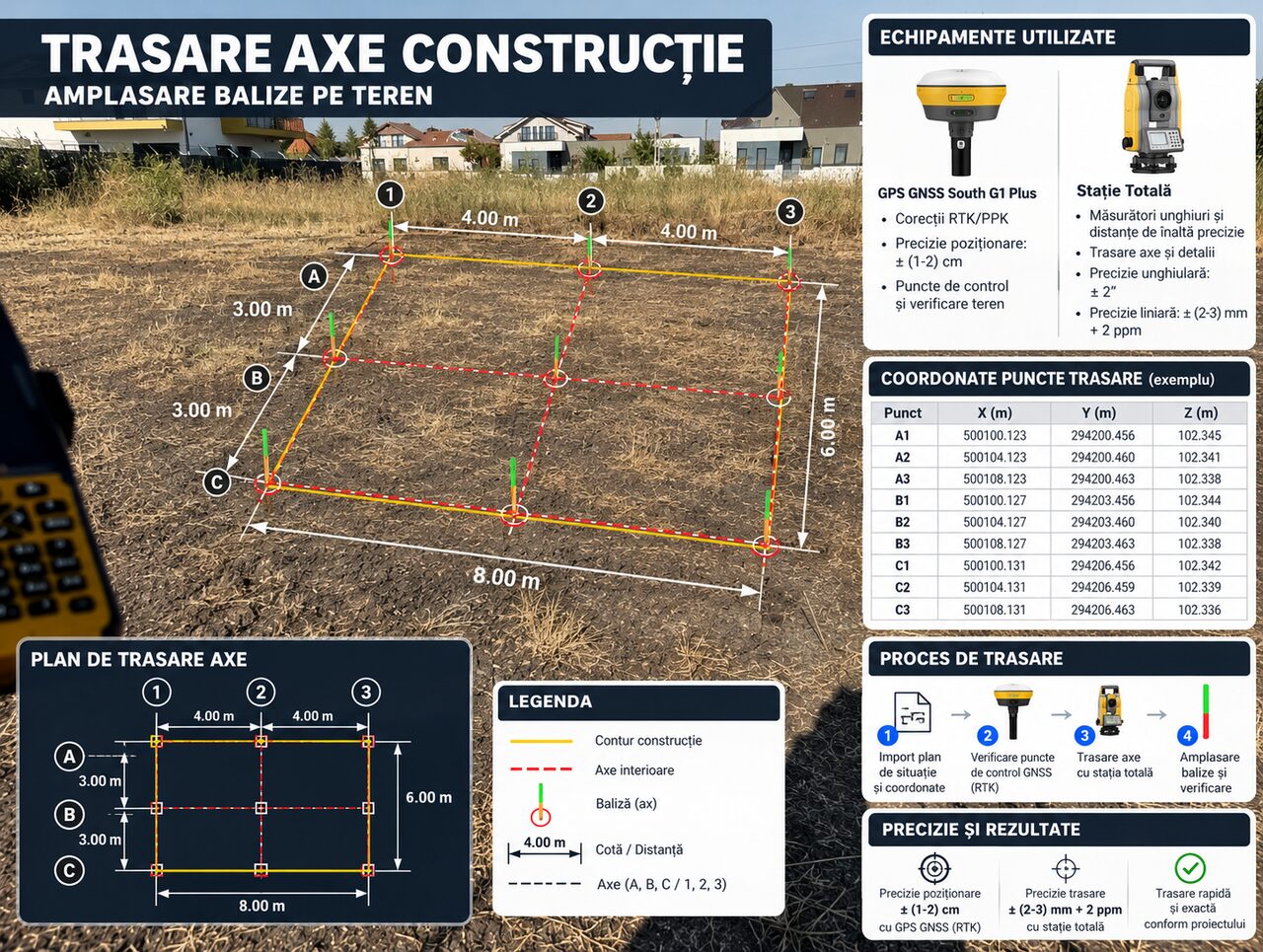

Planșa proiectului: trasarea axelor unei construcții pe teren, cu planul de trasare, coordonatele punctelor și echipamentele folosite Vezi imaginea la dimensiune mare

Povestea proiectului

Provocarea

Constructorul avea nevoie de axele clădirii marcate pe teren, exact după planul de situație și coordonatele proiectului.

Ce am făcut

Am importat planul de situație și coordonatele punctelor. Am verificat punctele de control cu receptorul GNSS, în RTK, apoi am trasat axele cu stația totală și am amplasat balizele, verificând fiecare punct.

Echipament

GPS GNSS South G1 Plus, cu corecții RTK/PPK - precizie de poziționare ±(1-2) cm, pentru punctele de control și verificarea pe teren.

Stație totală - precizie unghiulară ±2" și liniară ±(2-3) mm + 2 ppm, pentru trasarea axelor și a detaliilor.

Rezultat

Conturul construcției și axele interioare, marcate cu balize pe teren, conform proiectului.
