Provocarea

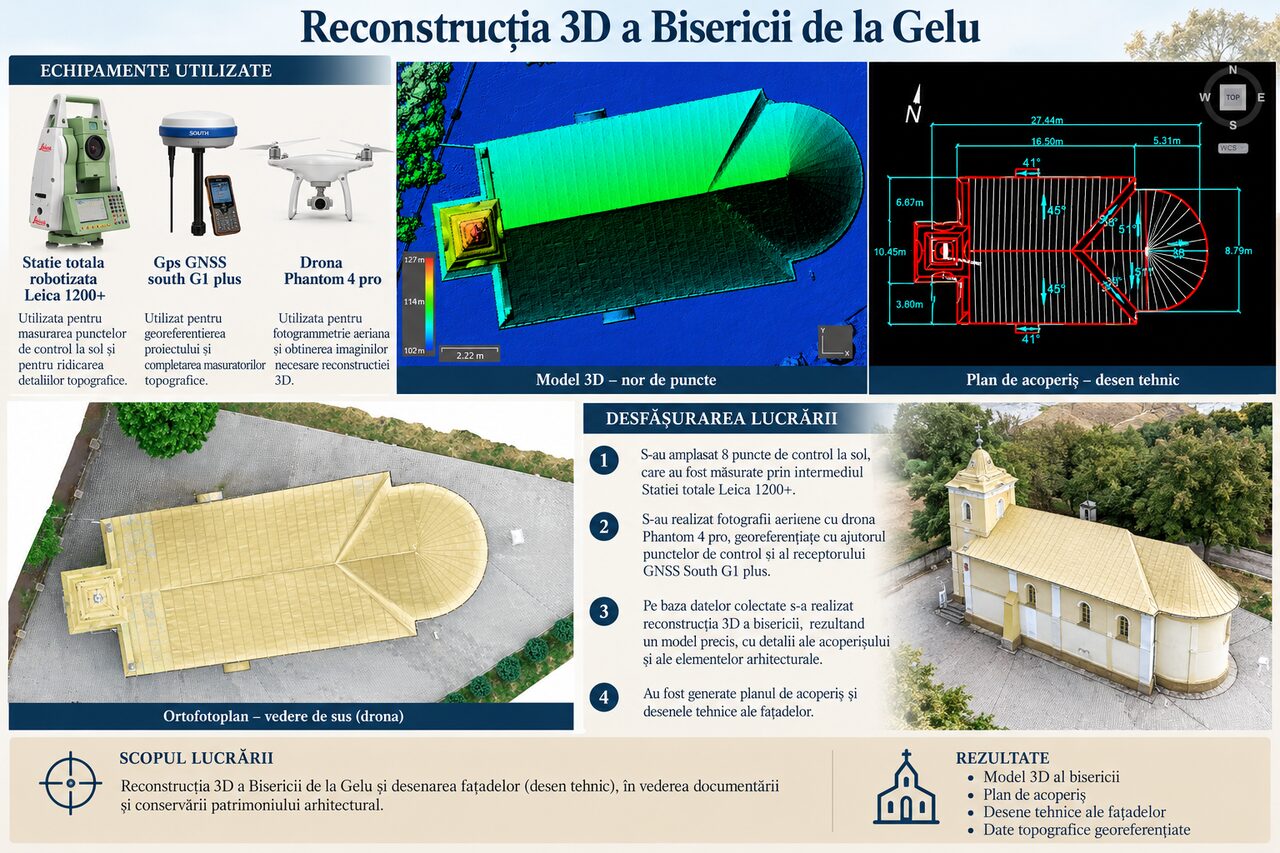

Reconstrucția 3D a bisericii și desenarea fațadelor (desen tehnic), în vederea documentării și conservării patrimoniului arhitectural.
Ce am făcut
Am amplasat 8 puncte de control la sol, măsurate cu stația totală Leica 1200+. Am făcut fotografii aeriene cu drona Phantom 4 Pro, georeferențiate cu ajutorul punctelor de control și al receptorului GNSS South G1 Plus.
Pe baza datelor colectate am realizat reconstrucția 3D a bisericii, un model cu detalii ale acoperișului și ale elementelor arhitecturale. Apoi am generat planul de acoperiș și desenele tehnice ale fațadelor.
Echipament
Stație totală robotizată Leica 1200+ - măsurarea punctelor de control la sol și ridicarea detaliilor topografice.
GPS GNSS South G1 Plus - georeferențierea proiectului și completarea măsurătorilor topografice.
Dronă DJI Phantom 4 Pro - fotogrammetrie aeriană și imaginile necesare reconstrucției 3D.
Rezultat
Model 3D al bisericii, ortofotoplan, plan de acoperiș, desene tehnice ale fațadelor și date topografice georeferențiate.
